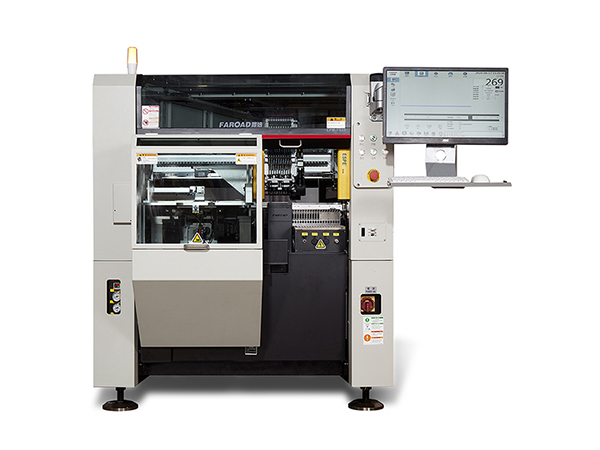

半导体贴片机（Die Bonder）是半导体封装过程中的关键设备，其工作原理主要围绕将芯片从晶圆上精确抓取并贴装到基板或引线框架上。以下是其工作原理的详细说明：

1. ‌工作流程‌

半导体贴片机的工作流程通常包括以下几个步骤：

（1）‌晶圆供料‌

晶圆被放置在晶圆台上，并通过图像识别系统定位芯片的位置。晶圆台会根据程序移动，将目标芯片对准贴片头的位置。

（2）‌芯片拾取‌

贴片头（Pick and Place Head）通过真空吸嘴或机械夹爪从晶圆上拾取芯片。拾取过程中，贴片头会精确控制力度，避免损坏芯片。

（3）‌芯片对准‌

贴片头将芯片移动到对准系统（Alignment System）下方，通过摄像头或光学传感器对芯片和基板进行高精度对准。对准精度通常在微米级（±3~25μm），确保芯片与基板的焊盘或连接点完全匹配。

（4）‌芯片贴装‌

对准完成后，贴片头将芯片精确放置到基板或引线框架的指定位置。贴装过程中，可能会使用粘合剂（如银胶、环氧树脂）或焊料（如锡膏）来固定芯片。

（5）‌固化与检测‌

贴装完成后，基板会被传送到固化区，通过加热或紫外线照射使粘合剂或焊料固化。部分设备会集成检测功能，对贴装质量进行实时检查，确保芯片位置、角度和固定效果符合要求。

2. ‌核心技术‌

（1）‌高精度运动控制‌

贴片机采用高精度的伺服电机和直线导轨，确保贴片头能够快速、准确地移动。

（2）‌视觉对准系统‌

通过高分辨率摄像头和图像处理算法，实现芯片与基板的精确对准。

（3）‌真空拾取技术‌

使用真空吸嘴拾取芯片，确保芯片在移动过程中不会脱落或损坏。

（4）‌力控制系统‌

精确控制贴片头的下压力，避免芯片在贴装过程中受到机械损伤。

3. ‌不同类型贴片机的工作原理‌

（1）‌传统贴片机‌

主要用于将芯片贴装到基板上，使用粘合剂或焊料固定。适用于分立器件、IC封装等场景。

（2）‌倒装贴片机（Flip Chip Bonder）‌

将芯片的焊球面朝下直接贴装到基板上，通过回流焊实现电气连接。适用于高密度封装（如Flip Chip、2.5D/3D封装）。

（3）‌LED贴片机‌

专门用于LED芯片的贴装，通常需要处理更小的芯片尺寸和更高的贴装速度。
