贴片机基础知识

一、贴片机的介绍

老款拱架型(Gantry)

元件送料器、基板(PCB)是固定的，贴片头(安装多个真空吸料嘴)在送料器与基板之间来回移动，将元件从送料器取出，经过对元件位置与方向的调整，然后贴放于基板上。由于贴片头是安装于拱架型的X/Y坐标移动横梁上，所以得名。

这类机型的优势在于：

系统结构简单，可实现高精度，适于各种大小、形状的元件，甚至异型元件，送料器有带状、管状、托盘形式。适于中小批量生产，也可多台机组合用于大批量生产。
  这类机型的缺点在于：

贴片头来回移动的距离长，所以速度受到限制。

对元件位置与方向的调整方法：

1)、机械对中调整位置、吸嘴旋转调整方向，这种方法能达到的精度有限，较晚的机型已再不采用。

2)、激光识别、X/Y坐标系统调整位置、吸嘴旋转调整方向，这种方法可实现飞行过程中的识别，但不能用于球栅列陈元件BGA。

3)、相机识别、X/Y坐标系统调整位置、吸嘴旋转调整方向，一般相机固定，贴片头飞行划过相机上空，进行成像识别，比激光识别耽误一点时间，但可识别任何元件，也有实现飞行过程中的识别的相机识别系统，机械结构方面有其它牺牲。

转塔型(Turret)

元件送料器放于一个单坐标移动的料车上，基板(PCB)放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置(与取料位置成180度)，在转动过程中经过对元件位置与方向的调整，将元件贴放于基板上。

这类机型的优势在于：

一般，转塔上安装有十几到二十几个贴片头，每个贴片头上安装2~4个真空吸嘴(较早机型)至5~6个真空吸嘴(现在机型)。由于转塔的特点，将动作细微化，选换吸嘴、送料器移动到位、取元件、元件识别、角度调整、工作台移动(包含位置调整)、贴放元件等动作都可以在同一时间周期内完成，所以实现真正意义上的高速度。目前最快的时间周期达到0.08~0.10秒钟一片元件。

    这类机型的缺点在于：

贴装元件类型的限制，并且价格昂贵。

对元件位置与方向的调整方法：

1)、机械对中调整位置、吸嘴旋转调整方向，这种方法能达到的精度有限，较晚的机型已再不采用。

2)、相机识别、X/Y坐标系统调整位置、吸嘴自旋转调整方向，相机固定，贴片头飞行划过相机上空，进行成像识别。
目前大部分贴片机品牌已经推出智能模组贴片机，
SMT国产贴片机品牌
路远贴片机产品包括：
一、标准贴片机项目
主要客户群体有家电、汽车电子、3C产品、医疗产品等各个领域。

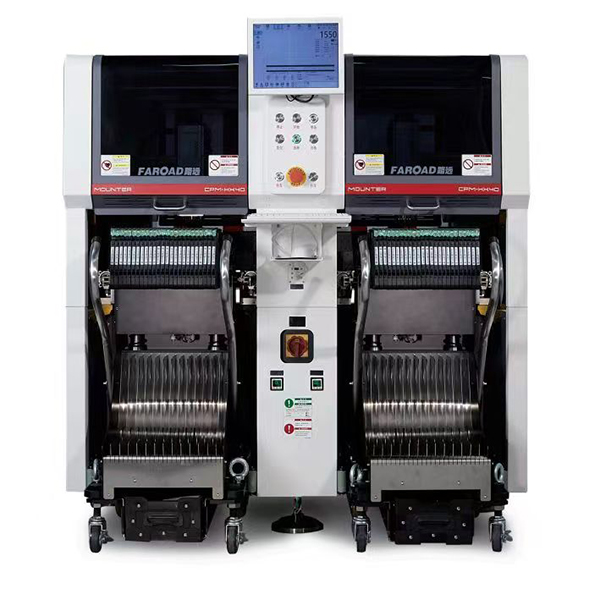

主要贴片机型号有：CPM-HX40、CPM-H6、CPM-F6、CPM-S5、CPM-F5
二、半导体贴片机
主要客户群体是功率器件如：IGBT模块、IPM模块、光通迅等领域。
主要贴片机型号有：CPM-FS10、CPM-F5DZ、CPM-FS2-SIC
三、辅料贴片机
主要客户群体是定体制异型元件如：泡棉、二维码、胶纸、锅仔片、导热硅胶、屏蔽盖等
主要贴片机型号有：CPM-FB、CPM-F3定制等
四、LED照明显示行业
主要客户群体是：LED照明如面板灯、球泡、灯条以及LED室内室外显示屏
主要机器型号有：CPM-F2T、CPM-L3T、CPM-L2、CPM-L1200等
五、焊接项目
主要客户群体是SMT生产线客户
主要机器型号是MK系列无铅回流焊以及MS系列氮气回流焊
