核心检测原理

3D AOI（自动光学检测）技术基于三维成像技术实现物体表面形貌重建，主要包含以下关键环节：

一、‌三维图像采集‌：

1、采用结构光投影、激光三角测量或多角度光学成像技术，通过光源（如LED、激光或投影仪）向被测物体表面投射编码光栅或特定图案。‌‌

2、相机从不同角度捕捉反射光信号，通过几何关系（如光源-物体-相机的三角定位）计算物体表面各点高度信息。‌‌

二、‌三维重建与数据处理‌：

1、利用相位分析、灰阶调度或立体视觉算法，将二维图像转换为三维点云模型，精确呈现物体的高度、倾斜角度等三维特征。‌‌

2、通过去噪、分割、特征提取等算法优化图像质量，提升对比度与分辨率。‌‌

3、‌缺陷检测与判定‌：

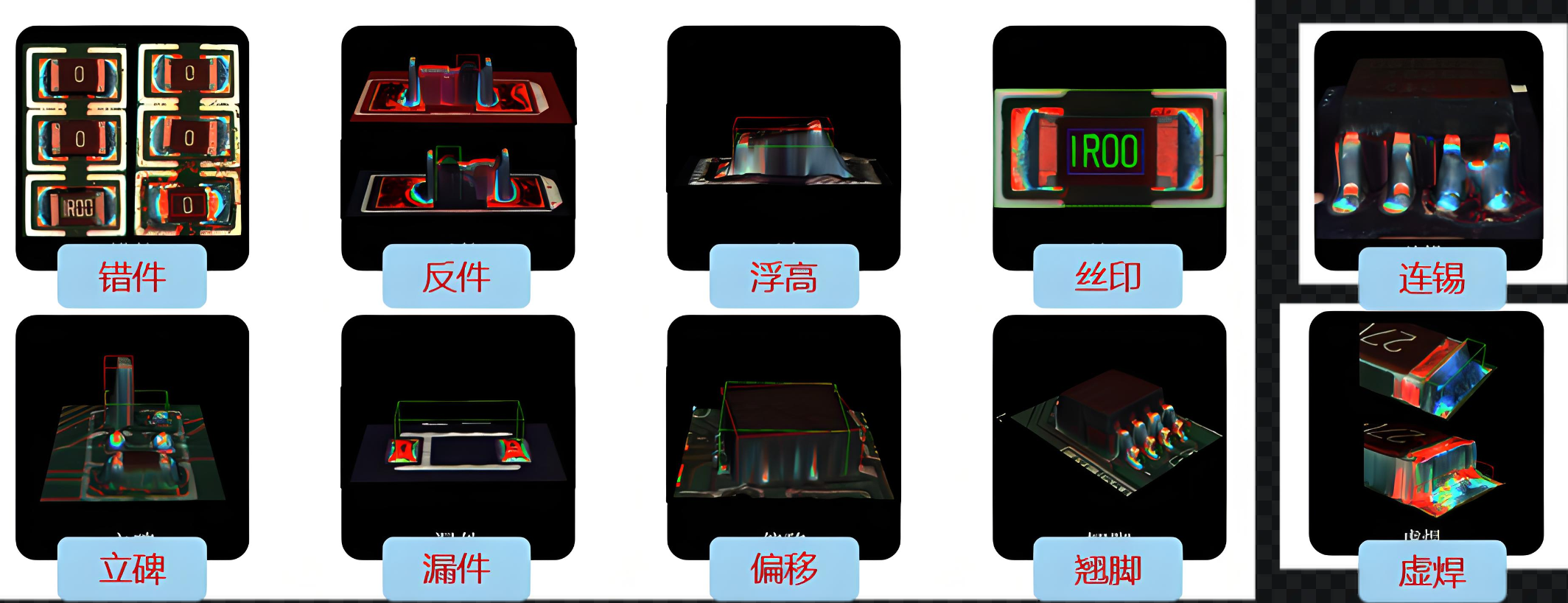

将三维模型与预设标准模板比对，识别焊点虚焊、元件偏移、翘曲等缺陷，精度可达0.3mm。‌‌

结合AI算法实现缺陷自动分类，生成含位置、类型的报告，并联动生产线进行反馈。‌‌

三、关键技术支撑

1、‌光学系统‌：采用远心镜头减少畸变，配合多台DLP投影仪解决视角缺失问题。‌‌

2、‌硬件组合‌：高速CCD/CMOS相机（500-2000万像素）、移轴投影仪、高精度运动平台协同工作，确保检测速度达100-300ms/次。‌‌

3、‌多技术融合‌：部分设备结合2D成像与3D测量技术（如矩子3D AOI），兼顾平面与立体缺陷检测。‌‌

四、对比2D AOI的技术突破

1、‌检测维度‌：增加Z轴高度测量，解决2D技术因阴影、反光导致的误判问题。‌‌

2、‌缺陷覆盖‌：可识别虚焊、焊膏厚度不均、芯片翘曲等三维缺陷，检出率提升30%以上。‌‌

3、‌适应性‌：适用于高密度PCB、异形元件及复杂封装结构检测，突破2D检测死角限制。‌‌
