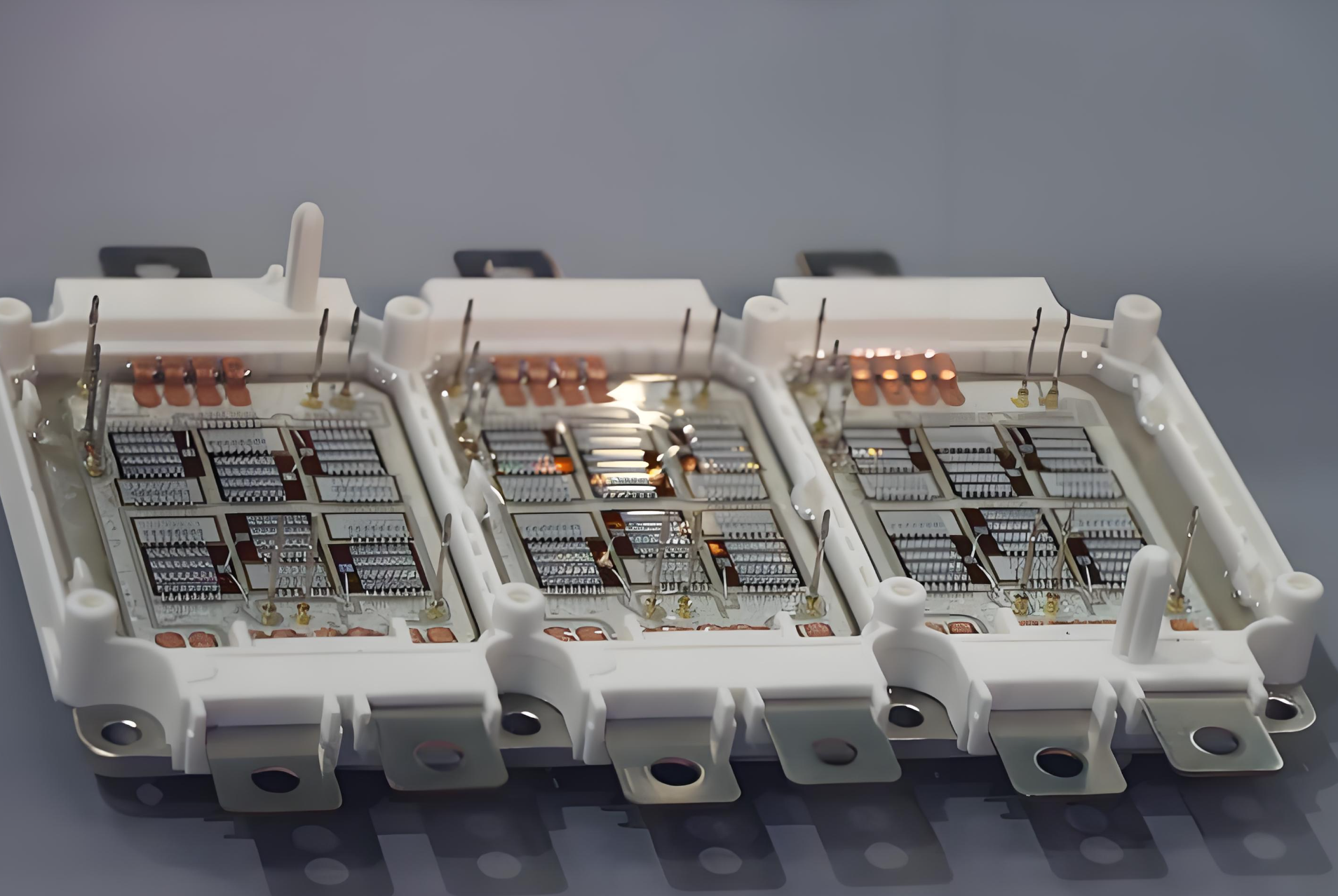

IGBT模块（绝缘栅双极型晶体管）是由IGBT芯片与续流二极管通过电路封装形成的复合功率半导体器件，兼具MOSFET高输入阻抗和双极型晶体管低导通压降特性。该模块采用基板、陶瓷覆铜层与散热结构封装，包含驱动电路、保护电路等组件，电压覆盖600V-6500V，电流达3600A，主要应用于新能源汽车电机控制、光伏逆变器、轨道交通牵引变流器及智能电网系统。
模块封装工艺分为焊接式与压接式，技术演进涵盖载流子储存技术、沟槽栅设计等，第七代微沟槽栅技术通过芯片结构优化降低损耗。安装时需处理散热接触面并涂覆导热硅脂，配合温度感应器实现过热保护。国内株洲时代电气建成首条8英寸芯片生产线，比亚迪、西安永电电气等厂商实现6500V高压模块国产化，振华永光研制出第七代1200V/900A功率模块，贝茵凯推出全系列第七代IGBT芯片。全球市场由英飞凌、三菱等企业主导，安森美推出基于场截止第7代技术的QDual3功率模块并缩减散热器尺寸，比亚迪、斯达半导、中车时代跻身全球车用IGBT市场前十。宏微科技与瀚海聚能签署战略合作协议，在可控核聚变实验装置主电源系统中采用国产功率模块。
发展历史
1979年，MOS栅功率开关器件作为IGBT概念的先驱即已被介绍到世间。这种器件表现为一个类晶闸管的结构(P-N-P-N四层组成)，其特点是通过强碱湿法刻蚀工艺形成了V形槽栅。
80年代初期，用于功率MOSFET制造技术的DMOS(双扩散形成的金属-氧化物-半导体)工艺被采用到IGBT中来。[2]在那个时候，硅芯片的结构是一种较厚的NPT(非穿通)型设计。后来，通过采用PT(穿通)型结构的方法得到了在参数折衷方面的一个显著改进，这是随着硅片上外延的技术进步，以及采用对应给定阻断电压所设计的n+缓冲层而进展的[3]。几年当中，这种在采用PT设计的外延片上制备的DMOS平面栅结构，其设计规则从5微米先进到3微米。
90年代中期，沟槽栅结构又返回到一种新概念的IGBT，它是采用从大规模集成(LSI)工艺借鉴来的硅干法刻蚀技术实现的新刻蚀工艺，但仍然是穿通(PT)型芯片结构。[4]在这种沟槽结构中，实现了在通态电压和关断时间之间折衷的更重要的改进。
硅芯片的重直结构也得到了急剧的转变，先是采用非穿通(NPT)结构，继而变化成弱穿通(LPT)结构，这就使安全工作区(SOA)得到同表面栅结构演变类似的改善。
这次从穿通(PT)型技术先进到非穿通(NPT)型技术，是最基本的，也是很重大的概念变化。这就是：穿通(PT)技术会有比较高的载流子注入系数，而由于它要求对少数载流子寿命进行控制致使其输运效率变坏。另一方面，非穿通(NPT)技术则是基于不对少子寿命进行杀伤而有很好的输运效率，不过其载流子注入系数却比较低。进而言之，非穿通(NPT)技术又被软穿通(LPT)技术所代替，它类似于某些人所谓的“软穿通”(SPT)或“电场截止”(FS)型技术，这使得“成本—性能”的综合效果得到进一步改善。
1996年，CSTBT(载流子储存的沟槽栅双极晶体管)使第5代IGBT模块得以实现[6]，它采用了弱穿通(LPT)芯片结构，又采用了更先进的宽元胞间距的设计。包括一种“反向阻断型”(逆阻型)功能或一种“反向导通型”(逆导型)功能的IGBT器件的新概念正在进行研究，以求得进一步优化。
IGBT功率模块采用IC驱动，各种驱动保护电路，高性能IGBT芯片，新型封装技术，从复合功率模块PIM发展到智能功率模块IPM、电力电子积木PEBB、电力模块IPEM。PIM向高压大电流发展，其产品水平为1200—1800A/1800—3300V，IPM除用于变频调速外，600A/2000V的IPM已用于电力机车VVVF逆变器。平面低电感封装技术是大电流IGBT模块为有源器件的PEBB，用于舰艇上的导弹发射装置。IPEM采用共烧瓷片多芯片模块技术组装PEBB，大大降低电路接线电感，提高系统效率，现已开发成功第二代IPEM，其中所有的无源元件以埋层方式掩埋在衬底中。智能化、模块化成为IGBT发展热点。
大电流高电压的IGBT已模块化，它的驱动电路除上面介绍的由分立元件构成之外，已制造出集成化的IGBT专用驱动电路。其性能更好，整机的可靠性更高及体积更小。
国产SMT贴片机品牌
路远产品包括：
一、标准贴片机项目
主要客户群体有家电、汽车电子、3C产品、医疗产品等各个领域。
主要贴片机型号有：CPM-HX40、CPM-H6、CPM-F6、CPM-S5、CPM-F5

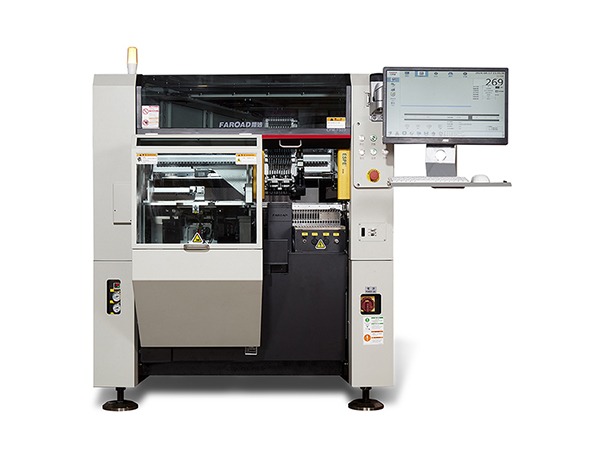

二、半导体贴片机
