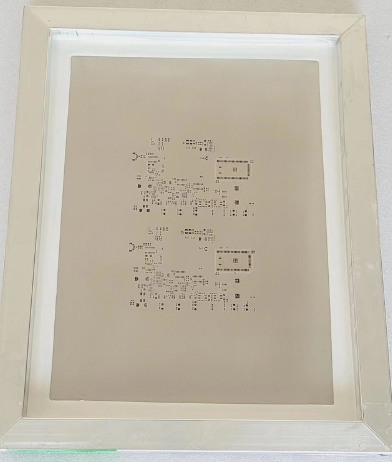

SMT钢网




SMT钢网制作注意事项：

1.ME根据工程部提供的相关文件和资料要求供应商制作钢网.

2.SMT钢网的框架尺寸要求(550MM*650MM 370MM*470MM等，主要是根据印刷机的结构 和产品的规格而定）

3.钢网的上的标示（产品型号，厚度，生产日期等。）

4.钢网的厚度(刮胶一般在0.18MM-0.2MMM，刮锡0.1MM-0.15MM)

5.钢网的开口方式和开口的尺寸（防锡珠一般开V型，U型，凹型等，具体的要根据各元件的 类型来定。）

6.进板方向和贴片机要统一。

SMT钢网验收注意事项：

1.检查钢网开口的方式和尺寸是否符合要求

2.检查钢网的厚度是否符合产品要求

3.检查钢网的框架尺寸是否正确

4.检查钢网的标示是否完全

5.检查钢网的平整度是否水平

6.检查钢网的张力是否OK

7.检查钢网开口位置及数量是否与GERBER文件一致
