SMT回流焊技术分析

回流焊主要是通过将锡膏（一种混合了微小金属球的焊料和助焊剂）应用于印制电路板（PCB）上，然后放置所需的电子元件，并通过加热过程使锡膏熔化，以实现元件的机械和电气连接。此过程一旦完成，冷却后的焊料则将元件固定在PCB上。

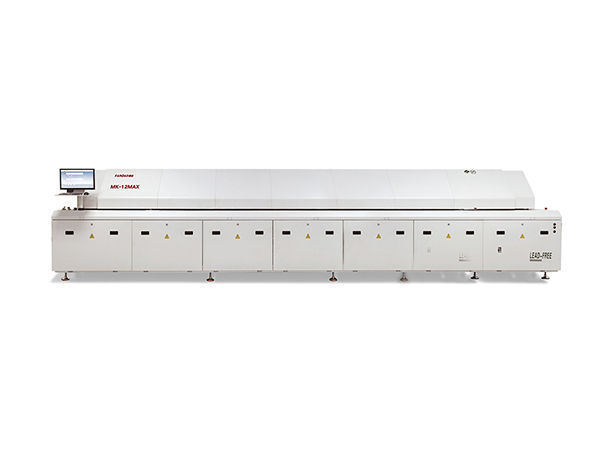

2. 回流焊设备构成详述

典型的回流焊设备包括输送系统、加热区和冷却区。加热区通常分布有多个加热段，以确保PCB板及其组件可以均匀并逐渐地被加热至适宜温度，避免由于温度变化过快而引起的损害或焊接缺陷。

3. 回流焊过程的阶段划分

回流焊的过程可分为四个基本阶段：预热、热激活、回流峰值和冷却。预热阶段旨在慢慢升温以避免热冲击，同时起到驱散PCB湿气和激活助焊剂的作用；热激活阶段将元件加热至接近熔点，为熔化做准备；回流阶段则是焊料达到最高温度并熔化，形成实际的焊点；冷却阶段帮助焊点固化并确保连接的牢固。

4. 回流焊工艺优化策略

为保证焊接质量的高标准，对回流焊过程的控制和优化至关重要。这包括精确控制炉温曲线、调整焊接参数（如速度和温度），选择合适的焊料和助焊剂等。同时，定期进行设备的维护和校准也是维持生产质量的基础。

5. 应对回流焊过程中的常见问题

在回流焊过程中，可能出现的问题包括虚焊、短路或PCB板的变形等。这些问题通常可以通过优化焊接参数、改善PCB设计或提高材料质量来解决

6、空气回流焊的优点
温度控制精度高‌：空气回流焊通过热风加热，温度控制精度高，能够确保焊接过程中温度的稳定性，适用于对温度敏感的元件‌。
‌温度均匀度高‌：热风回流焊的传热系数高，能够确保电路板表面的温度均匀性，减少焊接过程中的温度差异，提高焊接质量。
‌避免氧化‌：在焊接过程中，空气回流焊有一定的效果避免氧化，因为热风加热可以减少氧气与焊料的接触，有一定的效果可防止氧化反应，保证焊接质量‌（但是没有氮气回流焊和真空回流焊效果好）。
‌制造成本低‌：空气回流焊设备价格相对较低，日常运行成本也较为经济，适合中小企业使用，且操作简单易懂，维护成本低‌。
‌适用范围广‌：空气回流焊适用于各种表面贴装元件，包括贴片电阻、电容、芯片等，适用于不同层数和尺寸的电路板。
