一、技术原理

POP通过将已封装的芯片进行二次堆叠，形成三维互连结构。底层封装通常设计为高密度BGA基板，集成应用处理器等逻辑器件；上层封装采用标准化BGA接口，堆叠DRAM、NAND闪存等存储芯片 。层间通过焊球阵列（间距0.4mm-0.8mm）实现电性连接与机械支撑，同时利用再分布层（RDL）技术扩展水平互连能力 。

2019年Amkor公司验证显示，该技术支持两层级封装独立开发测试，使存储器良品率提升至98.7%。2024年发明专利（专利号CN117594488A）提出侧壁塑封体结构，通过保护塑封体（170）、结构塑封体（180）和侧壁塑封体（190）三层封装材料组合，将焊接翘曲率控制在0.15%以内。

二、结构特性

1、典型POP封装结构包含以下核心组件：

2、基板层：采用BT树脂或有机基板，集成微凸点（μbump）阵列

3、垂直互连：直径80-120μm的铜柱（Through Package Via）实现层间导通

4、塑封系统：环氧树脂模塑料（EMC）提供机械保护

5、焊球阵列：SAC305合金焊球实现与PCB板连接

2025年RDL PoP创新方案中，12.5×12.5mm²封装体厚度缩减至0.357mm，采用铜芯焊球（CCSBs）使垂直互连电阻降低42%。经1000次-55℃至125℃温度循环测试，焊点失效比例低于0.03%。

三、应用场景

1、该技术在消费电子领域实现规模应用：

2、智能手机：魅族16S（2019年）集成应用处理器与LPDDR4X内存

3、智能手表：华米Amazfit Pop（2023年）采用4层堆叠封装

4、存储设备：KINGMAX 16GB Class10 MICROSDHC卡（2023年）实现8层NAND堆叠

5、行业数据显示，2024年全球智能手机市场85%的旗舰机型采用POP封装技术，较2019年提升37个百分点 。在工业控制领域，AMD公司2025年推出的嵌入式处理器通过POP集成4GB DDR5内存，使模块体积缩减61%。

四．工艺发展

核心工艺创新包括：

1.焊接保护：2024年发明专利通过塑封体结构解决材料CTE系数差异导致的焊接翘曲问题，采用保护塑封体、结构塑封体和侧壁塑封体形成完整封装结构，有效防止芯片形变和锡球桥接/虚焊

2.清洗技术：合明科技水基清洗剂具备低表面张力特性，可渗入mm级层间距，兼容SAC305等焊料合金及ALPHA、SMIC等品牌锡膏 [2]

3.堆叠工艺：RDL PoP采用扇出晶圆级封装工艺和芯片到晶圆键合技术，通过顶部和底部两侧的再分布层实现三维堆叠

2025年RDL工艺实现3层布线结构，线宽/间距达到5μm/10μm水平。在板级组装环节，锡膏移印工艺使BGA焊球共面性误差≤25μm，底部填充胶工艺提升机械振动测试合格率

五、技术挑战

1、现阶段的工艺瓶颈主要存在于：热应力管理：逻辑芯片与存储芯片热膨胀系数差异导致0.35%的层间错位率

2、信号完整性：8层堆叠结构下信号延迟增加1.7ns，串扰噪声达-58dB

3、检测难度：X射线检测设备对四层以上焊点的识别准确率仅为

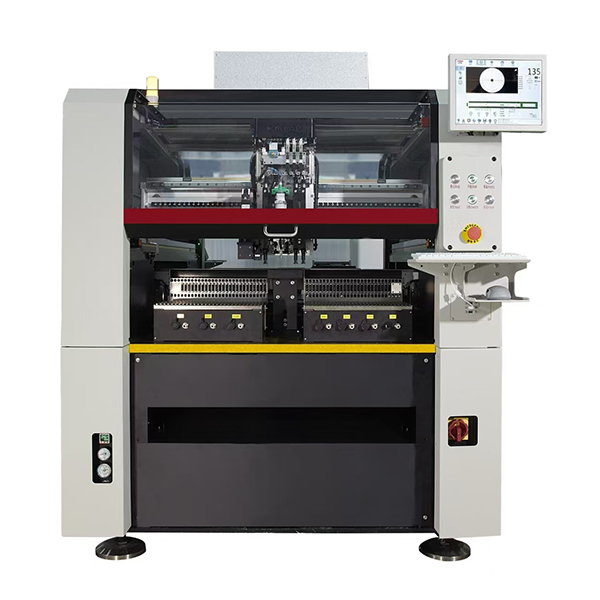

国产SMT贴片机品牌
