SMT生产设备中AOI和X-RAY的区别

一、AOI（自动光学检测）：表面缺陷的 “快速筛手”

AOI 是当前 SMT 生产线最普及的检测技术，占比超 60%，核心是 “视觉对比识别”，通过高分辨率相机拍摄焊点图像，与标准模板比对，识别表面缺陷。

1. 核心原理与参数

原理：采用 “光学成像 + 图像算法”，光源（白光 / 蓝光）照射焊点，相机（500-1200 万像素）捕捉反射光，算法分析灰度、形状差异，判断是否存在缺陷；

关键参数：分辨率≥10μm / 像素，检测速度≥5000 点 / 小时（针对 0402 元件），缺陷检出率≥95%，误判率≤2%。

2. 优劣势

优势：

效率高：在线检测，与生产线节拍匹配（如手机主板检测≤10 秒 / 片）；

成本适中：设备单价 10-30 万元，适合批量生产；

非接触：无机械损伤风险，适配精密元件（如 01005 电阻）。

劣势：

仅限表面：无法检测 BGA、QFP 底部焊点（被元件本体遮挡）；

受环境影响：焊点氧化、反光过强时，误判率升高（可达 5%）。

3. 适用场景

表面贴装元件（SMD）焊点：如 0402 电阻、0201 电容、SOP 芯片；

显性缺陷检测：桥连、缺锡、锡珠、元件偏移；

生产线中段检测：回流焊后，快速筛除表面缺陷，避免流入后续工序。

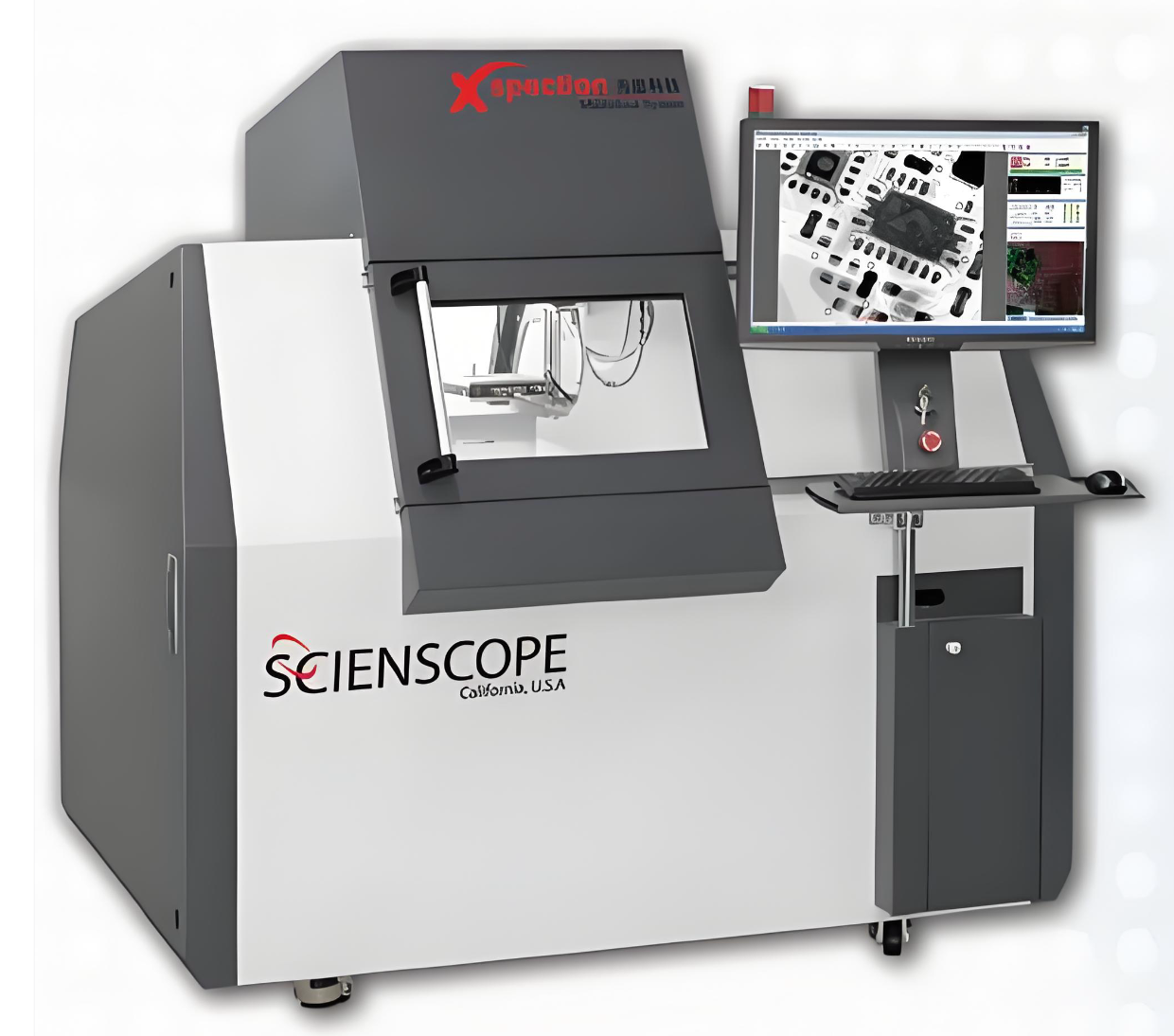

二、X-Ray 检测：内部缺陷的 “透视眼

X-Ray 检测是高密度 PCB（如 IC 载板、5G 射频板）的核心检测技术，能穿透元件封装，观察内部焊点状态，解决 AOI “看不到” 的问题。

1. 核心原理与参数

原理：利用 X 射线穿透性，不同密度物质（焊锡、元件、PCB 基材）对 X 射线吸收不同，形成灰度图像，焊锡密度高（灰度深），缺陷（如空洞）密度低（灰度浅）；

关键参数：分辨率≥5μm，空洞检测精度≤10μm，检测速度≥100 片 / 小时（针对 BGA PCB）。

2. 优劣势

优势：穿透性强：能检测 BGA、CSP、倒装芯片底部焊点，识别空洞、虚焊、填充不足；

精度高：空洞面积测量误差≤5%，适配 IC 载板等高精度场景；

客观性强：不受表面氧化、反光影响，误判率≤1%。

劣势：

成本高：设备相对较高速度较慢：离线检测为主，单块 BGA PCB 检测需 1-3 分钟；

有辐射：需做防护（铅屏蔽），操作门槛高。

3. 适用场景

底部焊点元件：BGA、QFP、CSP、倒装芯片；

隐性缺陷检测：焊点空洞（如 BGA 空洞率＞25%）、通孔填充不足（＜90%）、内部虚焊；

高可靠性场景：汽车电子（车载 MCU）、医疗设备（监护仪芯片）、航空航天。
