SMT物料公制与英制尺寸对比

【前言】

工作中，很多时候我们在与同事朋友交流中，在谈到物料的尺寸时，会说法不一的情况，有的人会说英制尺寸有的会说公制尺寸，因为各人习惯上叫法不一样，导致有时不能统一，但二者尺寸都是一样的。

【用途】

公制尺寸用途一般会在物料封装盘上，一般会印有0402、0603等规格物料。

而公制尺寸叫法一般会体现在机器设备上，因为大部分贴片设备都是以公制单位计算。

【公制与英制转换】

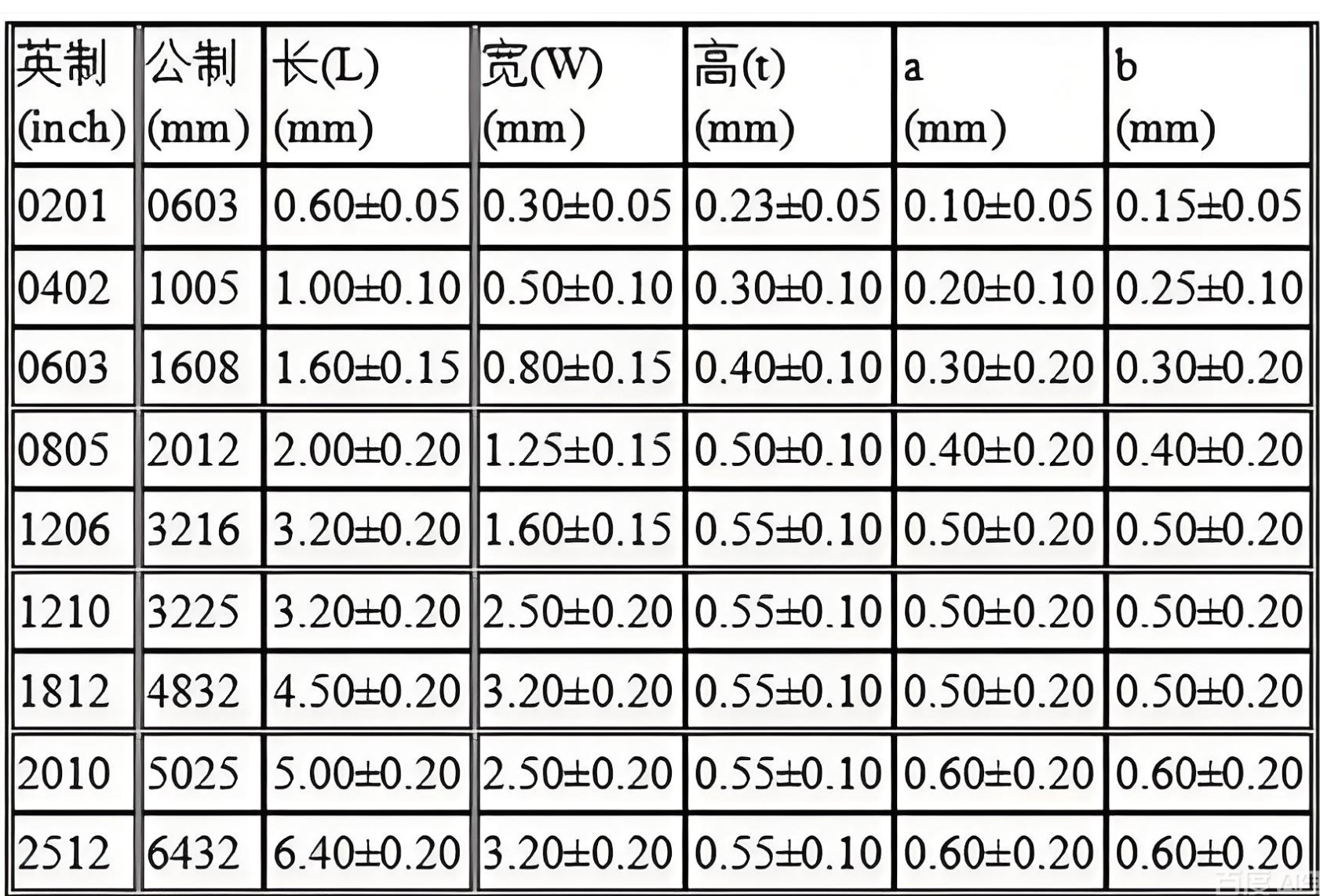

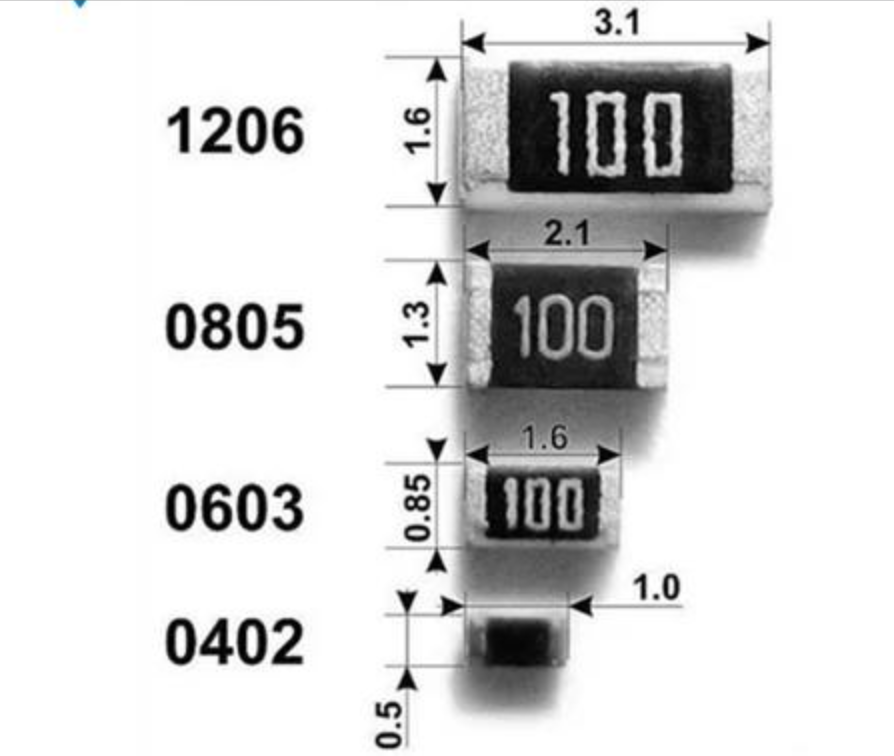

下面就为大家介绍一下常规物料尺寸的转换对照

英寸与公制毫米换算

1英寸(in)=24毫米(mm)

1、封装0201物料

英制英寸in(长*宽*厚)尺寸

0.024in*0.011in*0.006in

公制英寸mm(长*宽*厚)尺寸

0.6mm*0.3mm*0.2mm

2、封装0402物料

英制英寸in(长*宽*厚)尺寸

0.04in*0.02in*0.01in

公制英寸mm(长*宽*厚)尺寸

1.0mm*0.5mm*0.3mm

3、封装0603物料

英制英寸in(长*宽*厚)尺寸

0.06in*0.03in*0.014in

公制英寸mm(长*宽*厚)尺寸

1.6mm*0.8mm*0.4mm

4、封装0805物料

英制英寸in(长*宽*厚)尺寸

0.08in*0.05in*0.014in

公制英寸mm(长*宽*厚)尺寸

2.0mm*1.25mm*0.5mm

5、封装1206物料

英制英寸in(长*宽*厚)尺寸

0.126in*0.06in*0.02in

公制英寸mm(长*宽*厚)尺寸

3.2mm*1.6mm*0.6mm

6、封装1210物料

英制英寸in(长*宽*厚)尺寸

0.126in*0.098in*0.02in

公制英寸mm(长*宽*厚)尺寸

3.2mm*2.5mm*0.6mm

7、封装1812物料

英制英寸in(长*宽*厚)尺寸

0.177in*0.126in*0.024in

公制英寸mm(长*宽*厚)尺寸

4.5mm*3.2mm*0.7mm

8、封装1825物料

英制英寸in(长*宽*厚)尺寸

0.177in*0.252in*0.024in

公制英寸mm(长*宽*厚)尺寸

4.5mm*6.4mm*0.7mm

9、封装2225物料

英制英寸in(长*宽*厚)尺寸

0.225in*0.252in*0.025in

公制英寸mm(长*宽*厚)尺寸

5.7mm*6.4mm*0.7mm
