路远高速贴片机资料

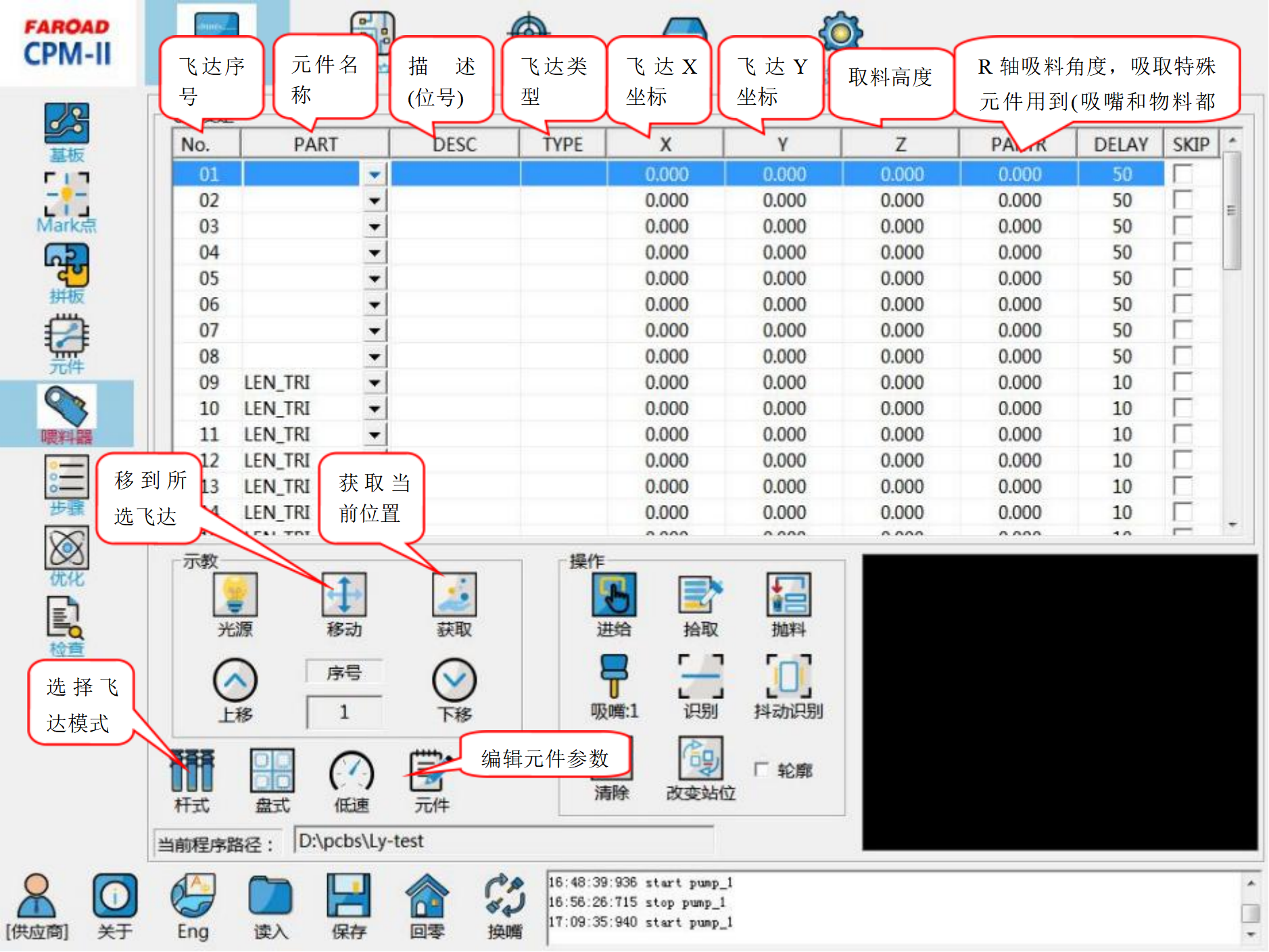

喂料器选项窗口
5-1、带式供料器 (飞达)
操作按键介绍：
(1) 进给：使选择的飞达进给一个元件；
(2) 拾取：使贴装头移动到所选飞达位置用所选吸嘴拾取一个元件；
(3) 抛料：贴转头移动到抛料盒进行抛料；
(4) 吸嘴 1：选择操作吸嘴；
(5) 清除：清空所有喂料器；
(6) 轮廓：显示元件轮廓；
(7) 识别：使贴装头吸取的元件进行识别；
(8) 抖动识别：使贴装头吸取的元件进行抖动识别；
(9) 改变站位：调整选择飞达的位置。
改变站位 (右图)：
①选择需要更改的飞达，点击改变站位；
②选择改变后站位，点击确定即可。
*也可使整体站位偏移，选中“使用”，填写偏移量后点击确定
偏移量为正数时，飞达整体往右边平移，偏移量为负数即往左边平移)。

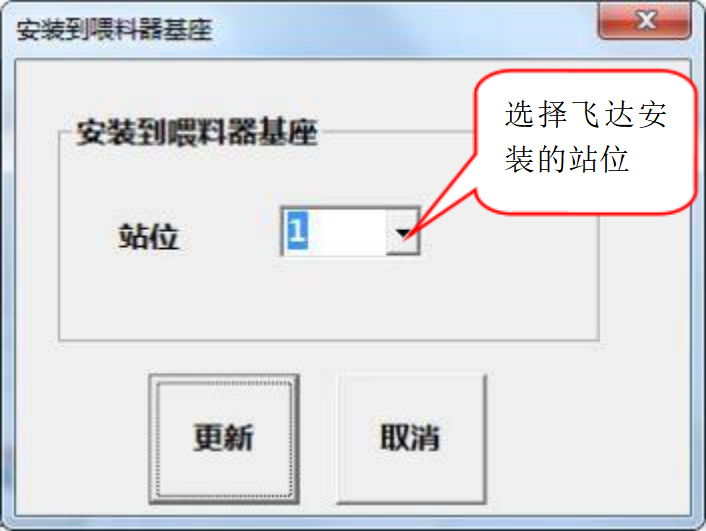

当飞达类型选择Static Stick 时点击确认会弹出选择飞达站位提示框，选择对应的安装站位，点击更新，此时带式供料器中便增加了杆式 供料器。
可在元件参数的几何参数界面修改元件的供料器类型为Stick，这样才能在杆式飞达界面设置该种元件。

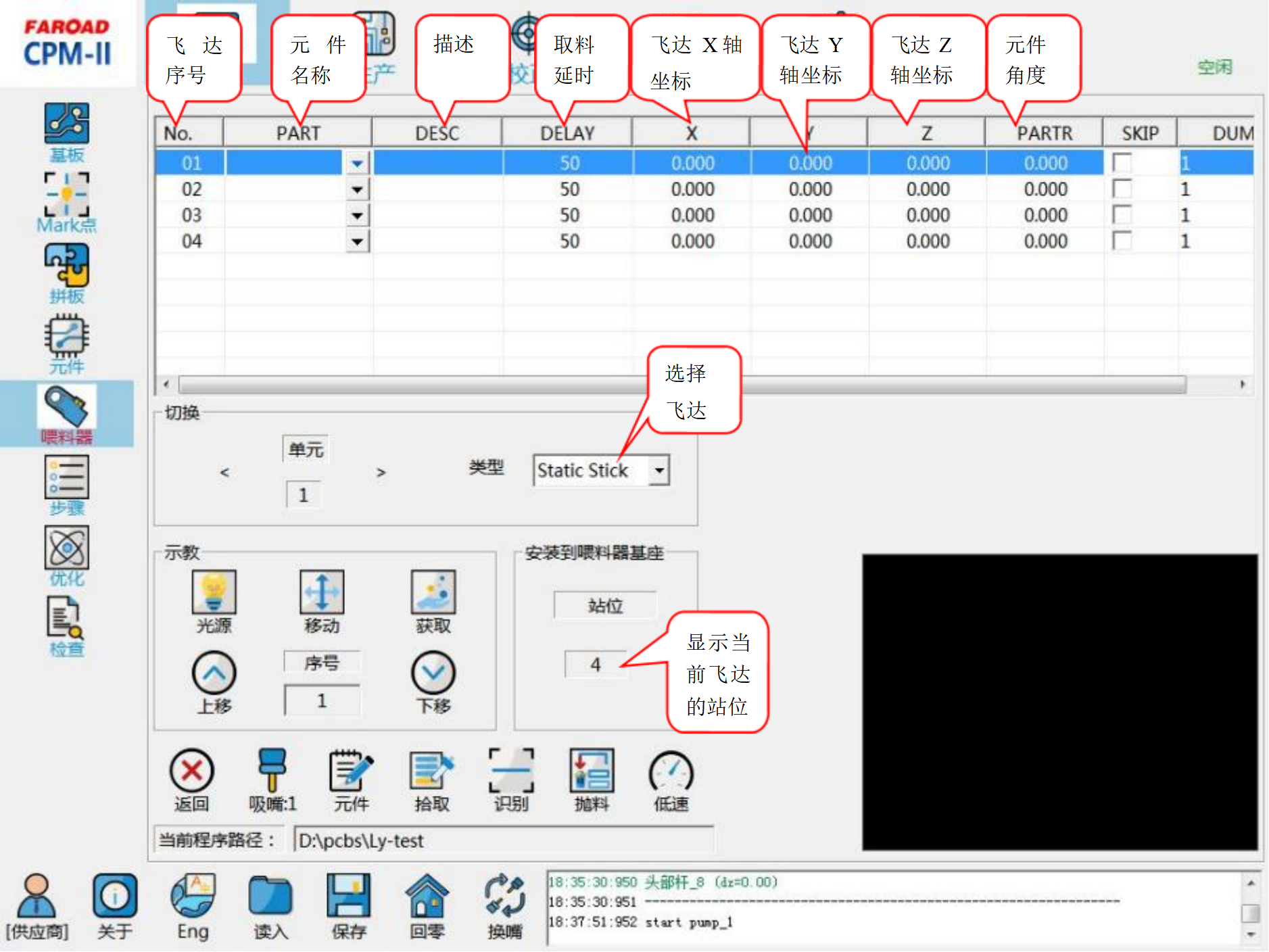

切换单元：切换至不同的震动飞达。
注：震动飞达安装站位设置最低为 4，一个震动飞达占用 7 个 8mm 飞达站位。

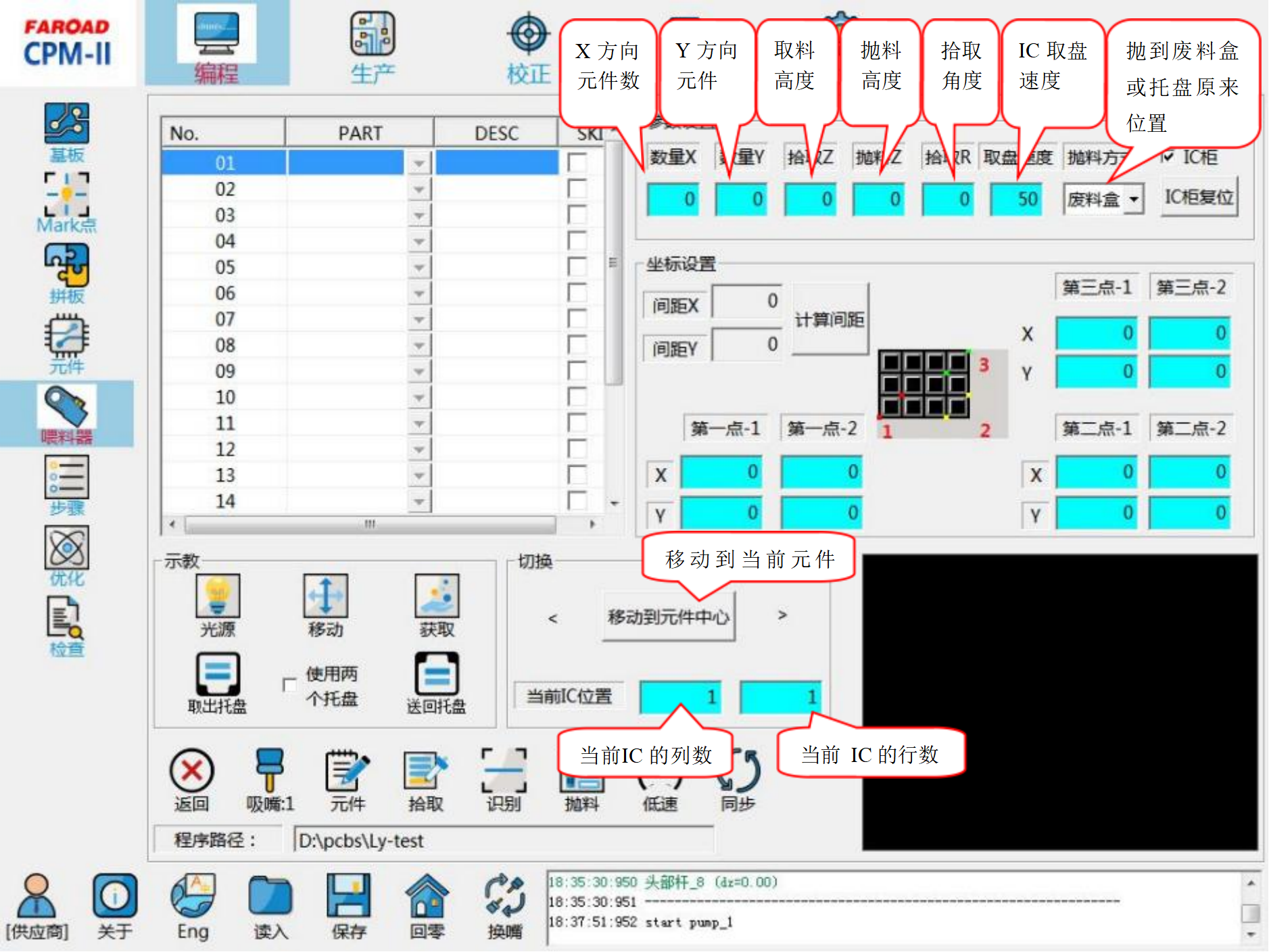

托盘设置步骤：
1 、设置托盘放置元件种类。
2 、设置托盘 X 、Y 数量 ，取料高度 (向下压为+)、抛料高度以及抛料位置。
3 、三点示教：通过图像框获取三个点的中心坐标位置 (中心位置采用两点示教的方法)。
4 、点击计算间距，完成设置。
5 、点击移动到元件中心后，点击“>”依次检查每个元件位置是否正确。
*IC 柜：
软件启用用IC 柜后，托盘界面勾选 IC 柜。
选择对应的层点击取出托盘和送回托盘，完成不同托盘层的切换。
勾选使用两个托盘时，表示 IC 柜内有两盘相同的元件。保证机器可以不停机换料。
