路远贴片机硬件功能介绍

硬件模块基本功能介绍

本软件的主要功能是针对智能贴片机硬件配置、测试及故障诊断的多功能软件，能够在线配置、测试、诊断各硬件模块，是保证设备能 够正常稳定工作的重要工具。

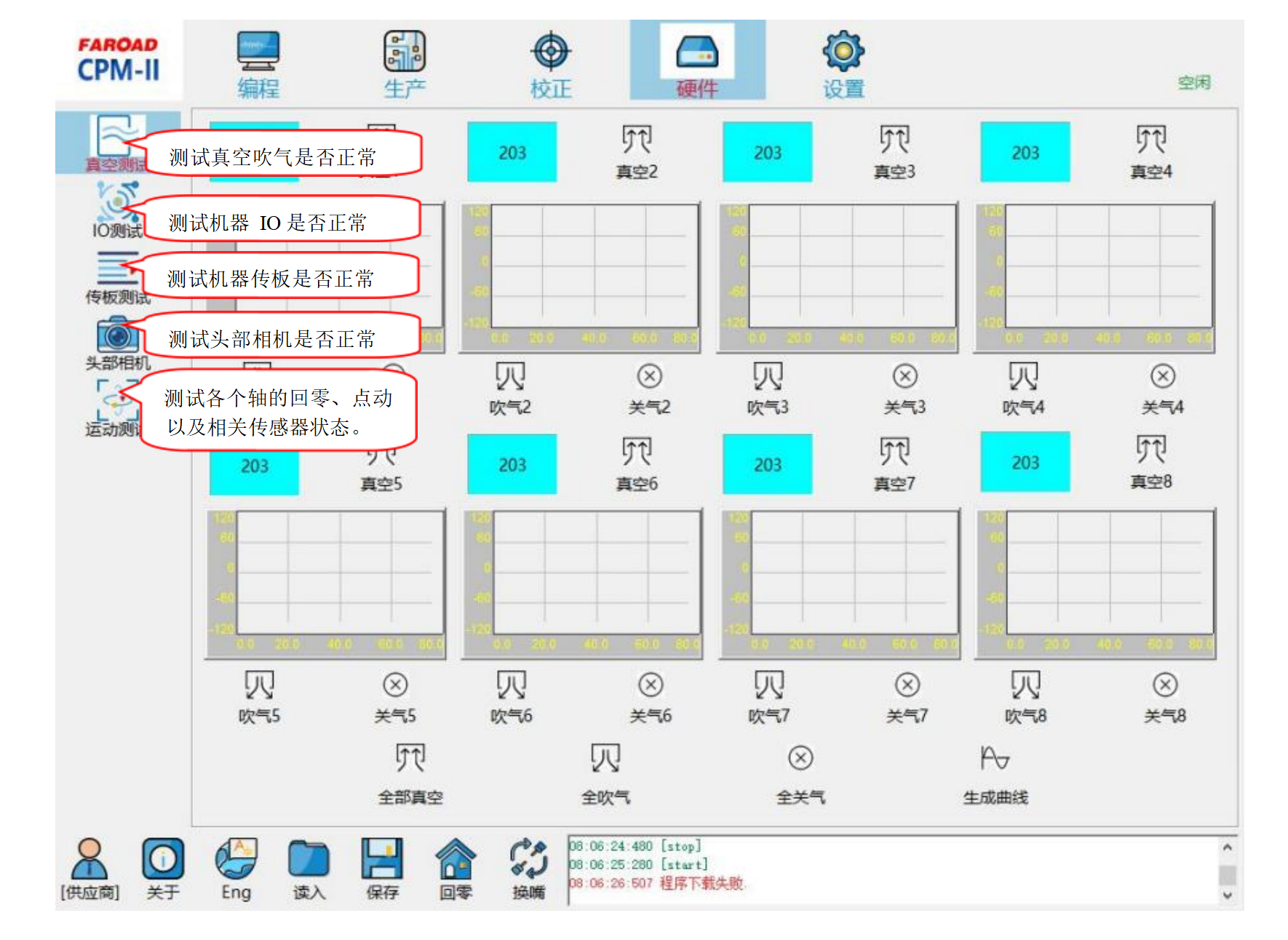

硬件主界面

1、真空测试：检测每个嘴单个或者全部的真空值和吹气是否达到标准 (55±15)。

2、IO 测试：检查机器的飞达状态、各个传感器状态、按钮面板按钮状态以及 IO 相关各个部件的单独控制。

3、传板测试：传板相关的各个部件的单独控制以及传感器相关状态。

4、头部相机：检查头部相机的取像及其当前位置绝对坐标，包括各个光源的光照验证以及当前位置测高功能。

5、运动测试：显示各个轴的限位和原点感应器状态、单独回零以及点动功能。

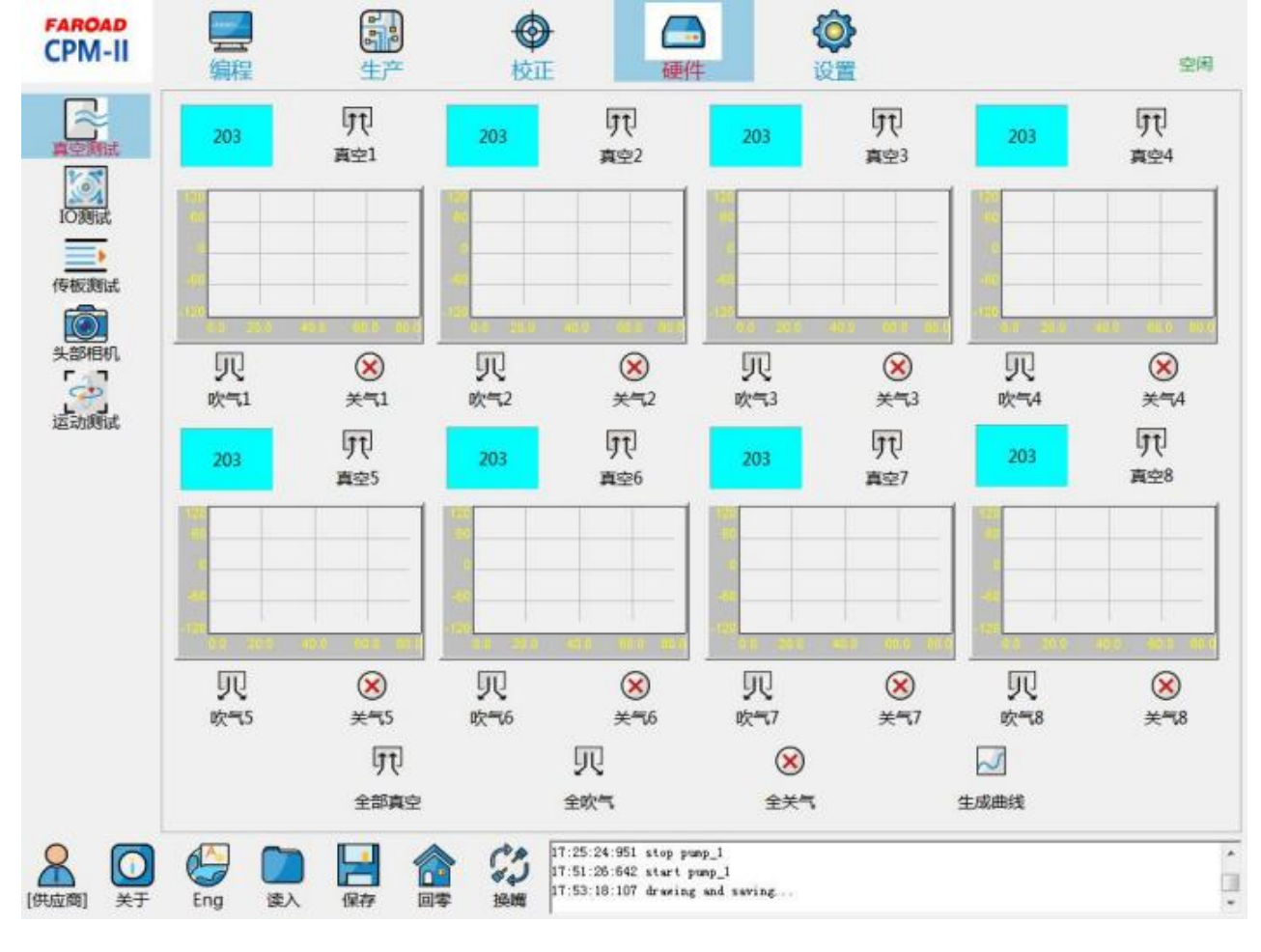

2、真空测试

检查当前吸嘴杆的真空值是否正常 (130 吸嘴真空参考值为55±15)。

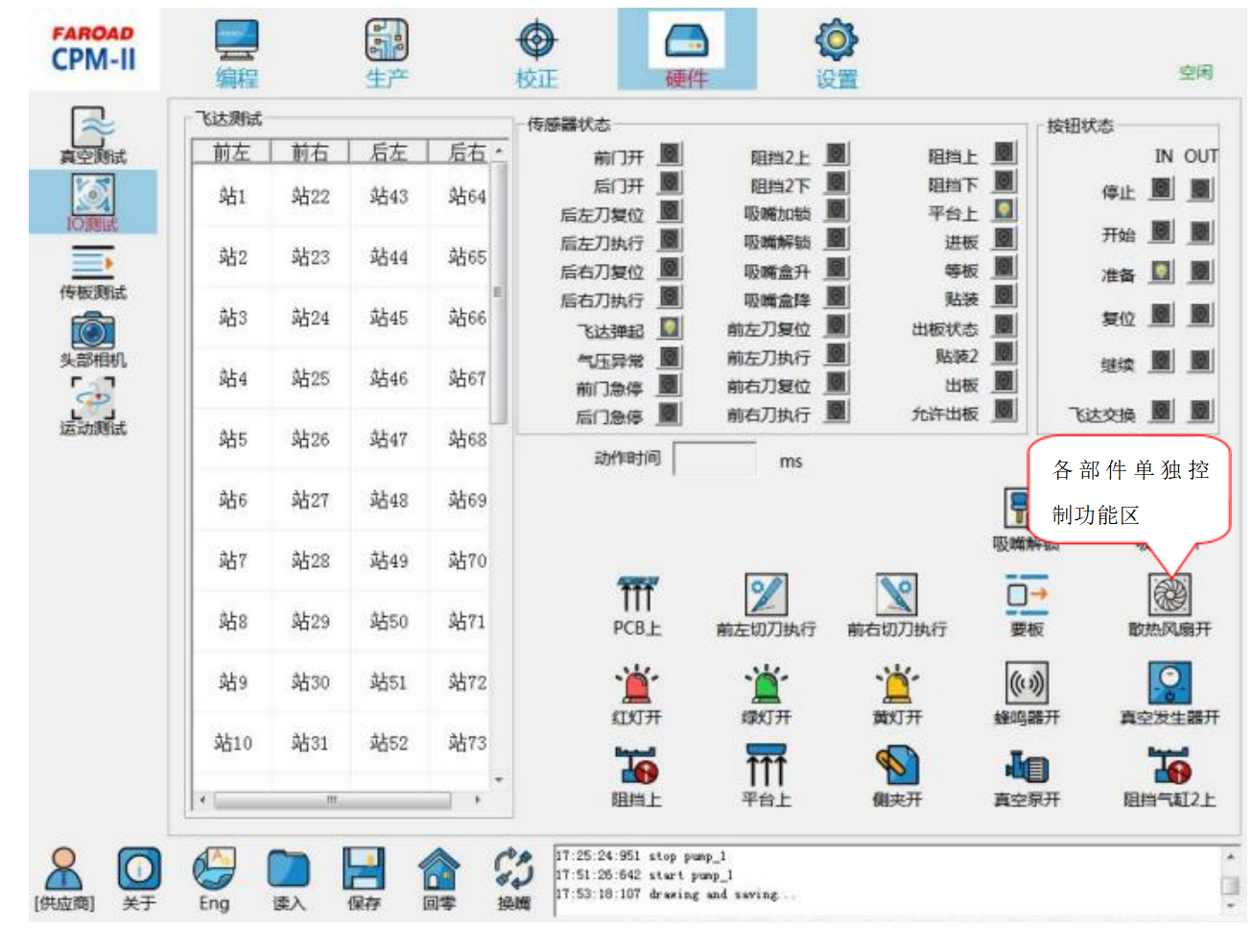

2、IO 测试

所有 IO 单独控制及其相关传感器状态显示。

1 、飞达测试：插入飞达，点击对应站位，观察飞达是否进给，判断飞达控制是否正常通讯。

2 、传感器状态：显示当前所有 IO 相关的传感器状态。

3 、按钮状态：显示按钮面板的输入/输出状态。

4 、功能区：各个部件单独控制，结合传感器状态来判断部件工作是否正常。

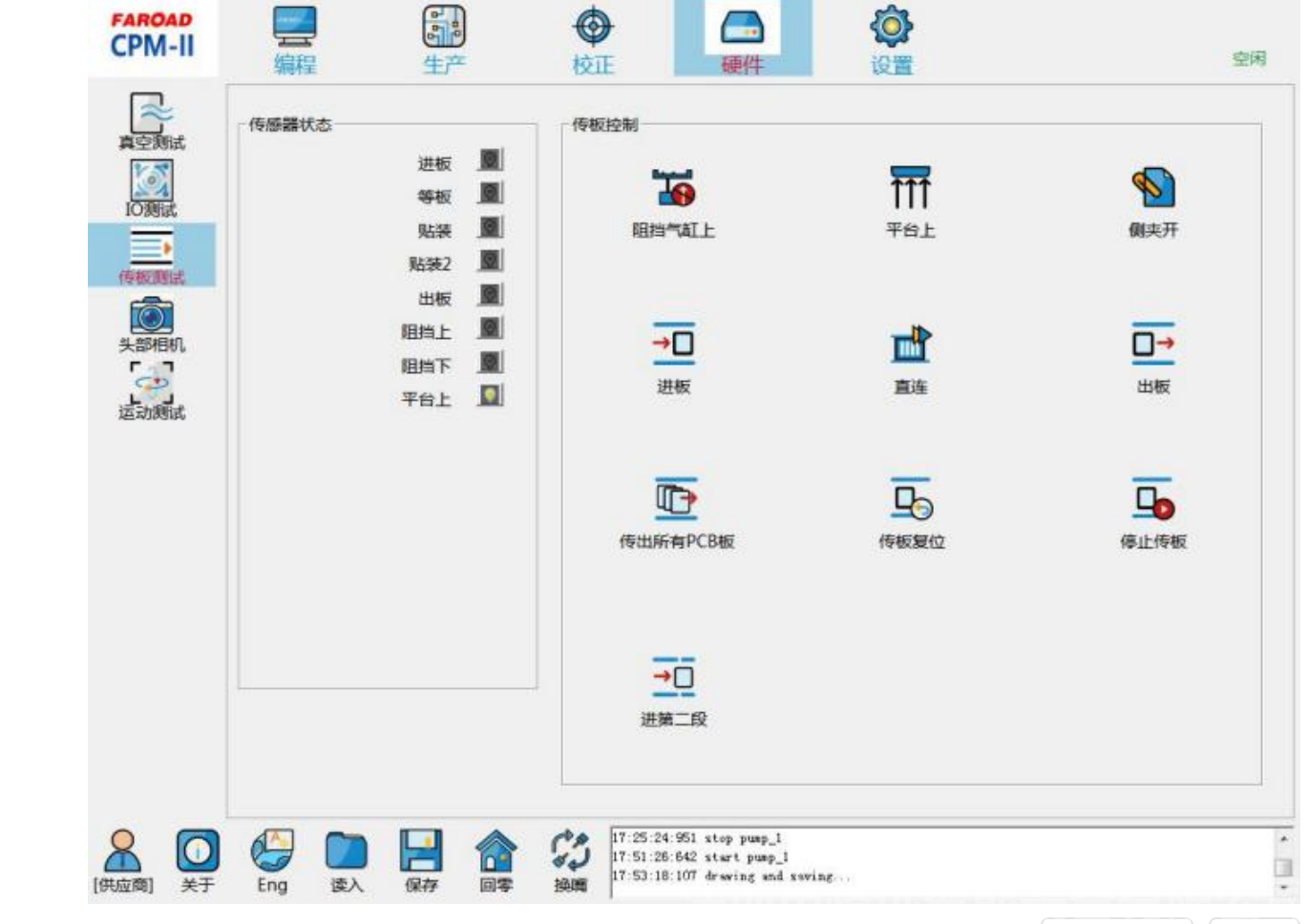

3、传板测试

所有传板相关功能及其相关传感器状态显示。

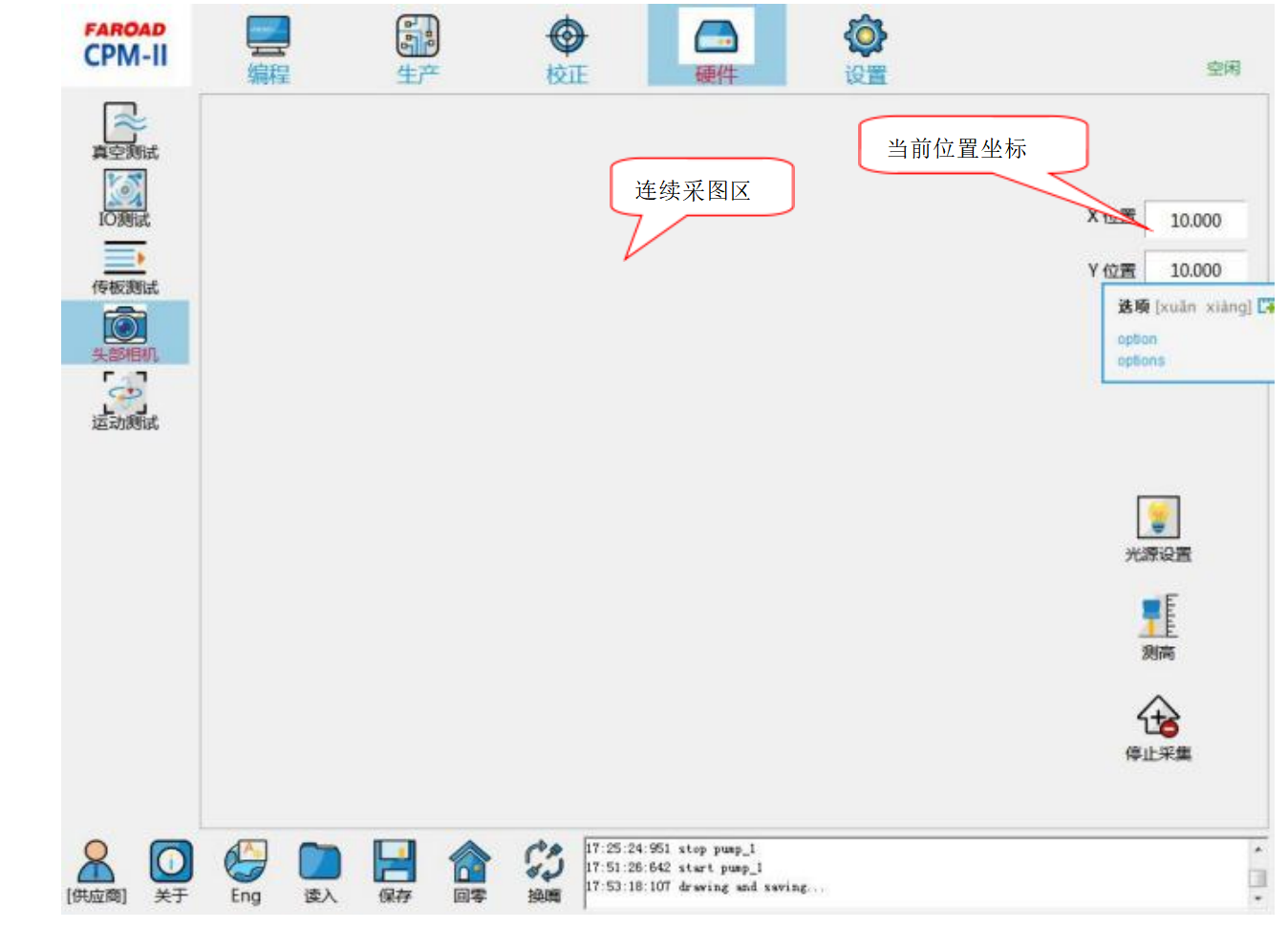

4、头部相机

光源设置：检查所有光源是否正常工作。

测高：相机当前位置测高和 1 号最当前位置测高 (130 吸嘴)。

停止采集：头部 (Mark) 相机停止连续采图功能。
